In diversen Funkbereichen werden Tonfolgen zur Kennung und / oder zur Ausführung weiterer Aktionen eingesetzt. Es gibt eine Anzahl von verschiedenen Tonreihen, Frequenzen und Tonarten. Darüber hinaus werden Tonfolgen mit definierter Tonanzahl eingesetzt.

Im vorliegenden Beispielsystem, welches aus einer angepassten Hard- und Software besteht, kommt die Tonreihe nach ZVEI 1 oder 2 mit einer Folge von 5 Tönen zum Einsatz. Durch flashen einer anderen Firmware ist auch das Senden und Auswerten von anderen Tonreihen (z.Bsp. CCIR) möglich.

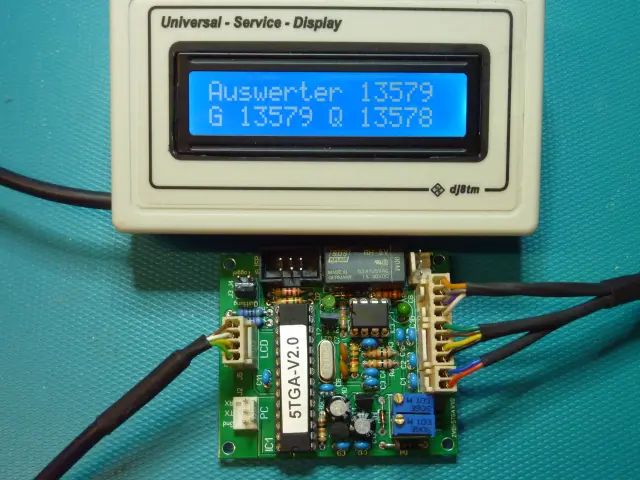

Nach dem Einschalten des Gerätes wird im Service-Display der Bootvorgang, Versionsnummer der Firmware und die „Ready“-Meldung des 5TGA’s sowie die aktuell eingestellte Kodierung für Auswerter, Geber und Quittung angezeigt.

Nach Empfang eines Tonfolgesignals mit der voreingestellten Kodierung zieht das Anrufrelais an und die Tonfolge wird unmittelbar im Service-Display dargestellt, wobei der Wiederholton als richtige Ziffer angezeigt wird. Tonfolgen mit einer anderen Kodierung werden angezeigt, aber es erfolgt kein Anzug des Anrufrelais. Die Anzeige bleibt so lange erhalten bis eine neue Tonfolge decodiert wird. Wird bei der Bestellung nichts anderes angegeben, so ist für Auswerter, Geber und Quittung der Urcode auf “13579“ programmiert, kann aber mittels Terminalprogramm vor Ort umprogrammiert werden.

Das Herzstück der Hardware zur Decodierung mit nachfolgendem Monitoring ist der Mikrocontroller vom Typ ATmega8-16PU. Die wesentlichen technischen Details sind dem Datenblatt zu entnehmen.

Der Quellcode der Firmware ist in Bascom (Bascom-AVR) geschrieben und wird mit einem handelsüblichen Programmer (wie USBAsp o.ä.) über die ISP-Schnittstelle (ISP= InSystemProgrammer) geflasht.

Technische Daten

Mikroprozessor: ATmega8 – 16 PU
Encoder / Decoder: Software
Tonreihe: ZVEI 1 / ZVEI 2 (über Jumper J11 wählbar)
5-Ton-Kodierung: frei einzugeben über Terminalprogramm
Quittungsruf: durch Jumper „J3“ aktivierbar
TX-NF-Pegel : 0….1Veff. einstellbar
RX-NF-Pegel: Auswertung ab 100mVeff
Sendertastung PTT: schaltet nach Masse (aktiv Low)

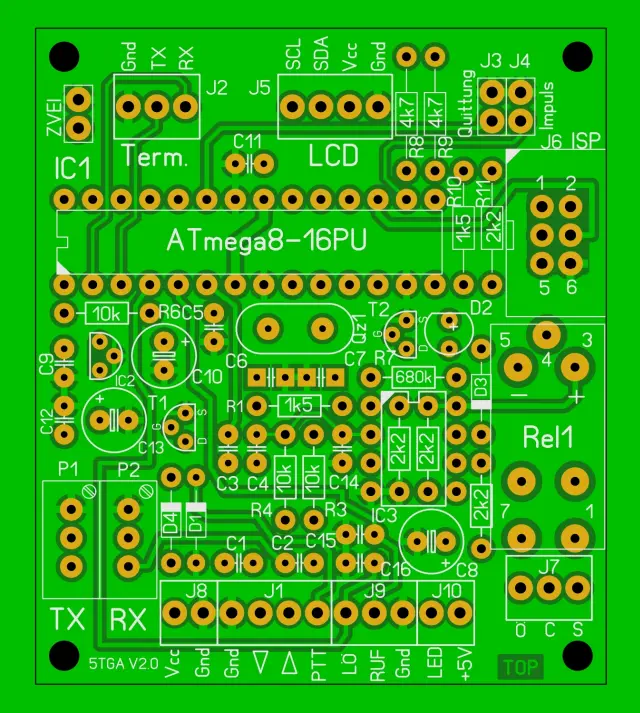

Kommerzielle Platine : 58 X 50 X 15 (LxBxH in mm)
Spannungsversorgung: DC 5V oder 7,5-15Volt (Minus an Masse)
Stromaufnahme (Ub=12V): 17,5mA StandBy
54,5mA mit Display und angezogenem Relais
Service-Anzeige: LCD-Display 16X2 ( über I2C-Adapter Addr.: 0x27)
Betriebsart des Relais mittels Jumper „J4“ wählbar
Schaltausganges: Impuls 500mS oder Dauerbetrieb
Schaltausgang: Potentialfreier Relaiskontakt 1 x Um, max.30V / 1A

Inzwischen gibt es die Firmware in der Version V2.1. Die kommt auch mit 5Tonfolgen aus China-Handfunkgeräten klar, die meist nicht die 5TGA-Richtlinien nach TRBOS einhalten.
Bei Interesse bitte melden.
